alcosuisseEichamtliche Verladung
Alcosuisse
DohSys BCU Messwerterfassung
Die Alcosuisse AG, ein Betrieb der Thommen-Furler Group, ist der Schweizer Ethanol-Lieferant und versorgt die Schweiz u.A. mit Industriealkohol.

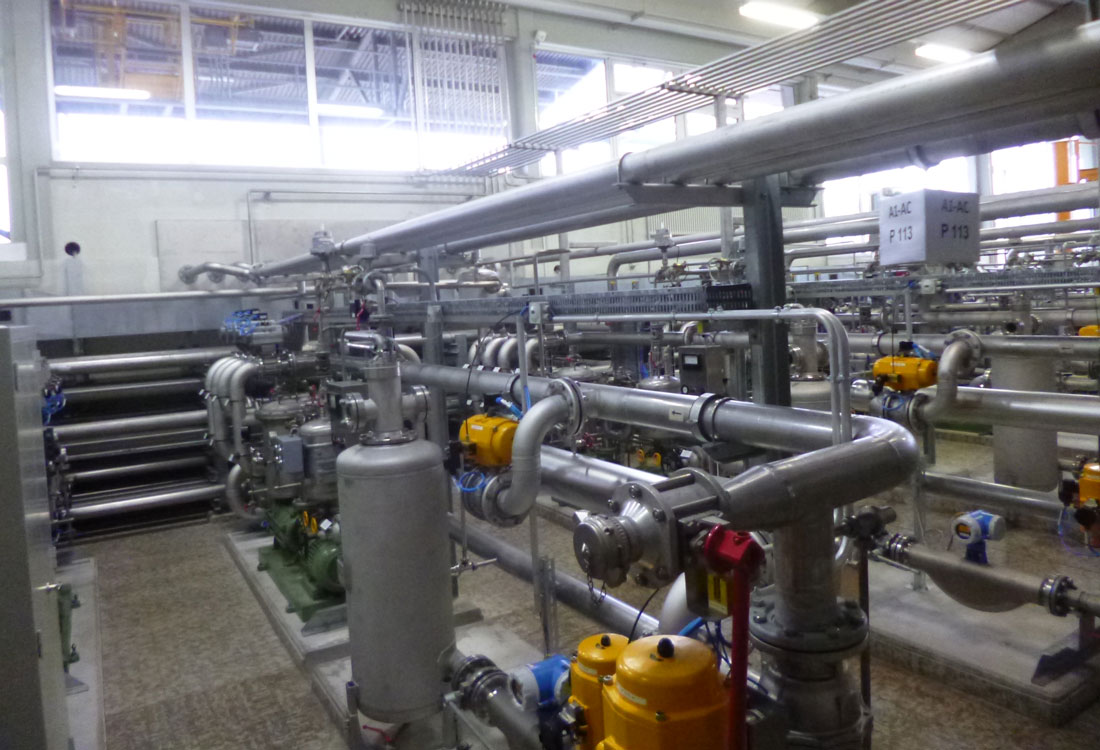

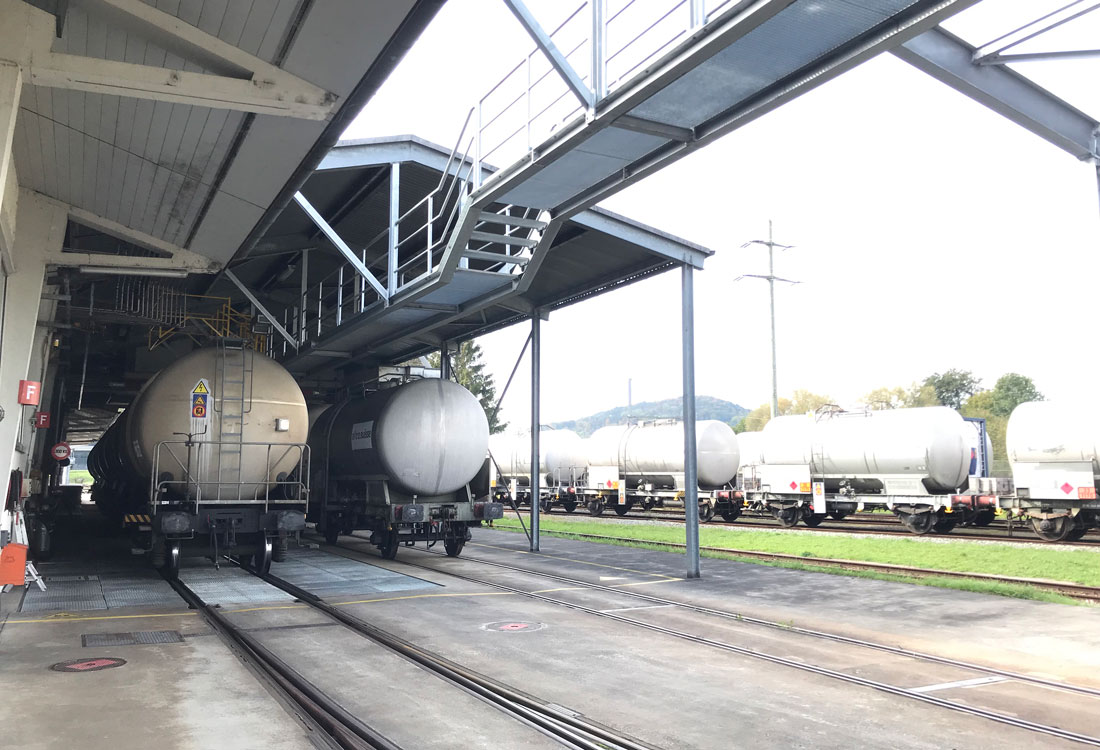

In Delémont (JU) und Schachen (LU) werden hochwertige Ethanolprodukte in GMP-Qualität produziert und damit aus verschiedenen Grundprodukten hochwertige Produkte hergestellt. Diese Medien werden gemäss den gesetzlichen Vorschriften mit einem zertifierten Messsystem in unterschiedliche Gebinde und Kesselwagen ausgelagert und abgefüllt.
Eine Premiere: Für diese spannende Aufgabe wurde in der Schweiz zum ersten Mal das Messwerterfassungssystem DOHSYS BCU eingesetzt und im Modul durch die METAS zertifiziert.
Detailinformationen
Die eichamtlich relevanten Messrechnersysteme, wurden in den zwei Betrieben Delémont (JU) und Schachen (LU) zwischen Oktober 2022 und Januar 2024 durch die Polytech Systeme AG vollständig modernisiert.
Bei der Realisierung dieser Modernisierungsschritte, profitierte die Alcosuisse von unserem Produktions- und Anlagenwissen, unserem Knowhow in den Bereichen des Flüssigkeitshandling und eichfähigen Messsystemen und dem Wissen über die Integration von neuen Automationssystemen in komplexen Topologien. Da wir die Verladesysteme der IDE in der Schweiz vertreten, hat die Alcosuisse direkten Support von uns als Integrator und auch vom Herstellwerk.

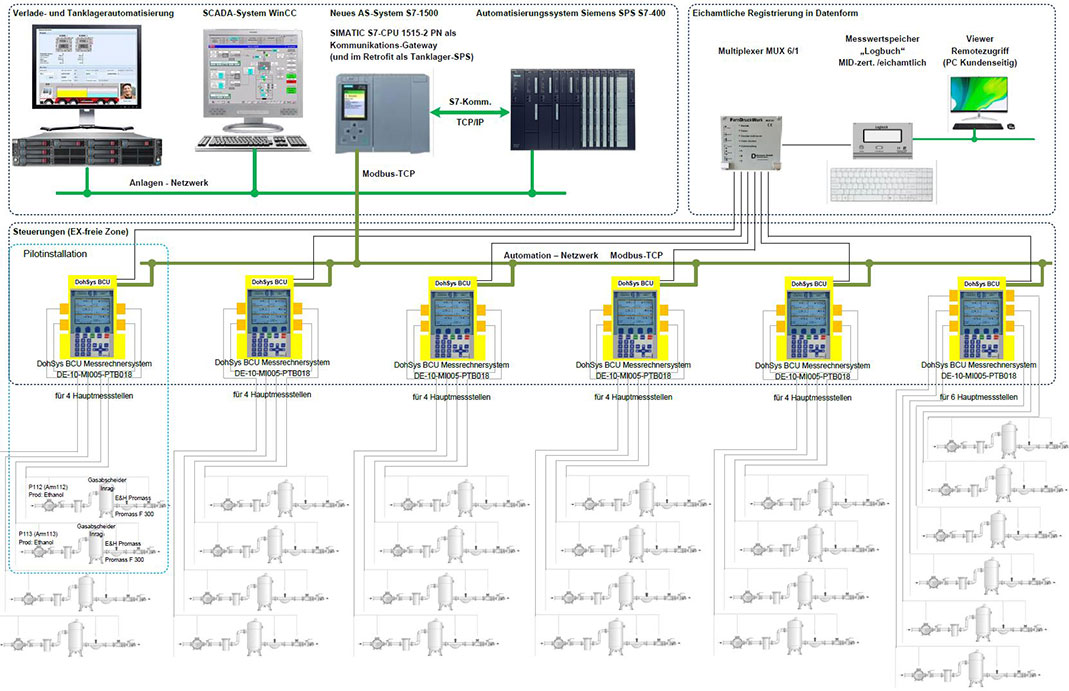

Die neuen Messrechnersysteme sind kommunikationstechnisch über standardisierte Protokolle direkt in die Automationsarchitektur der Anlage eingebunden. Dadurch wurde nicht nur die Wartbarkeit und Struktur verbessert, sondern auch die Abläufe verkürzt.
Folgendes Mengengerüst umfasste die Ertüchtigung der Messtechnik:
Betrieb Delémont

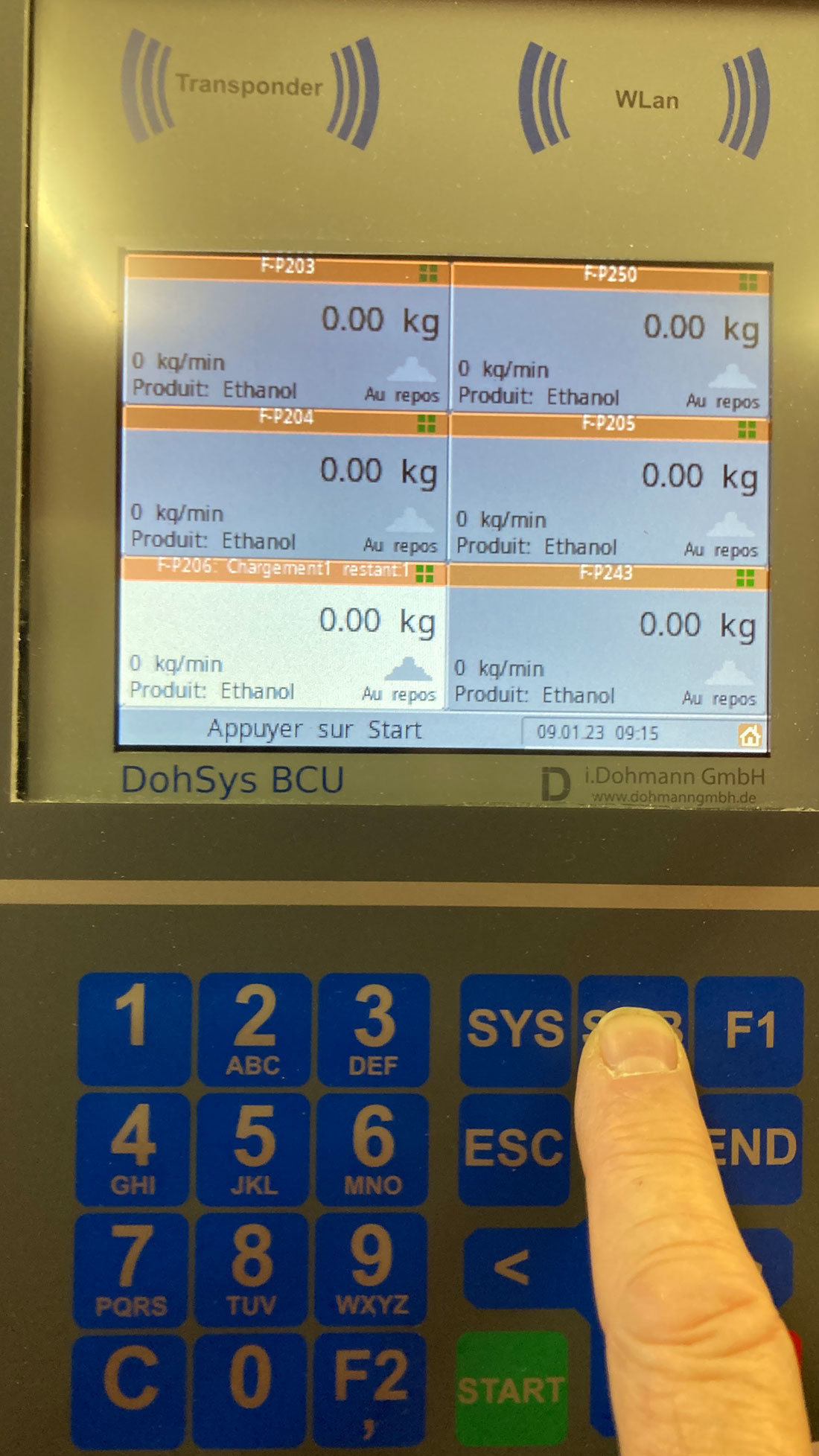

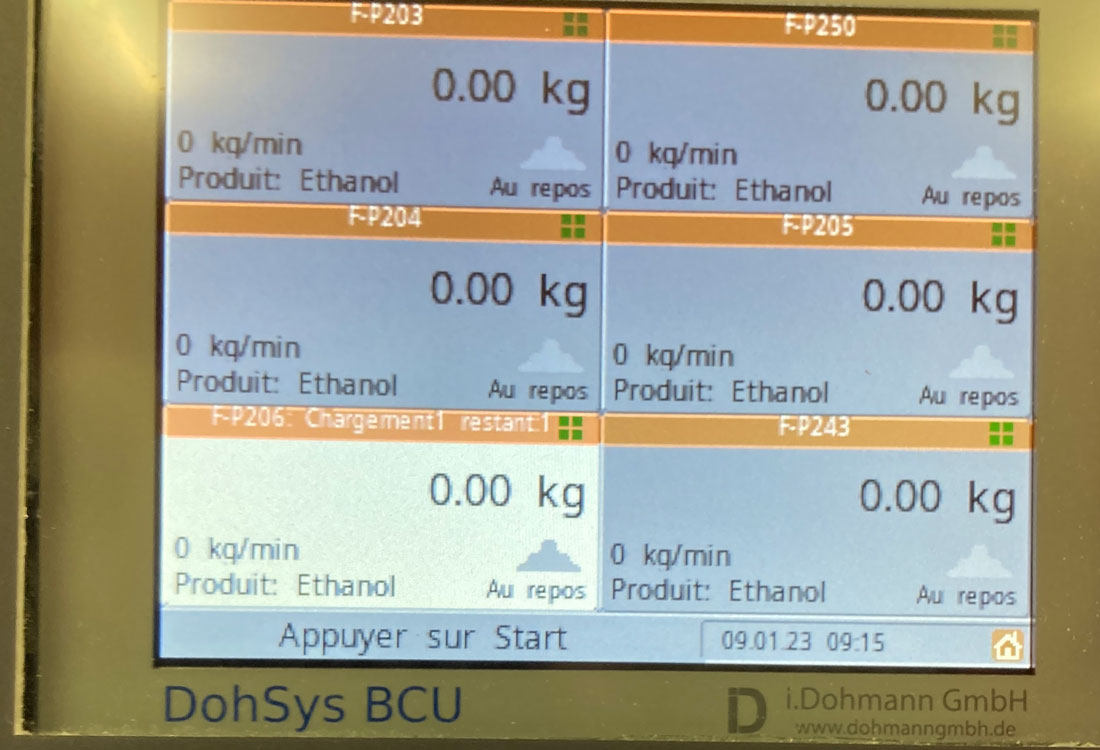

- 6 Messwerterfassungssysteme VERLADESYSTEM DOHSYS BCU bis zu 6 Hauptmessstellen pro Messrechner, im Total 26
- 1 Urbelegspeicher zur Protokollierung der Verladungen «Logbuch»

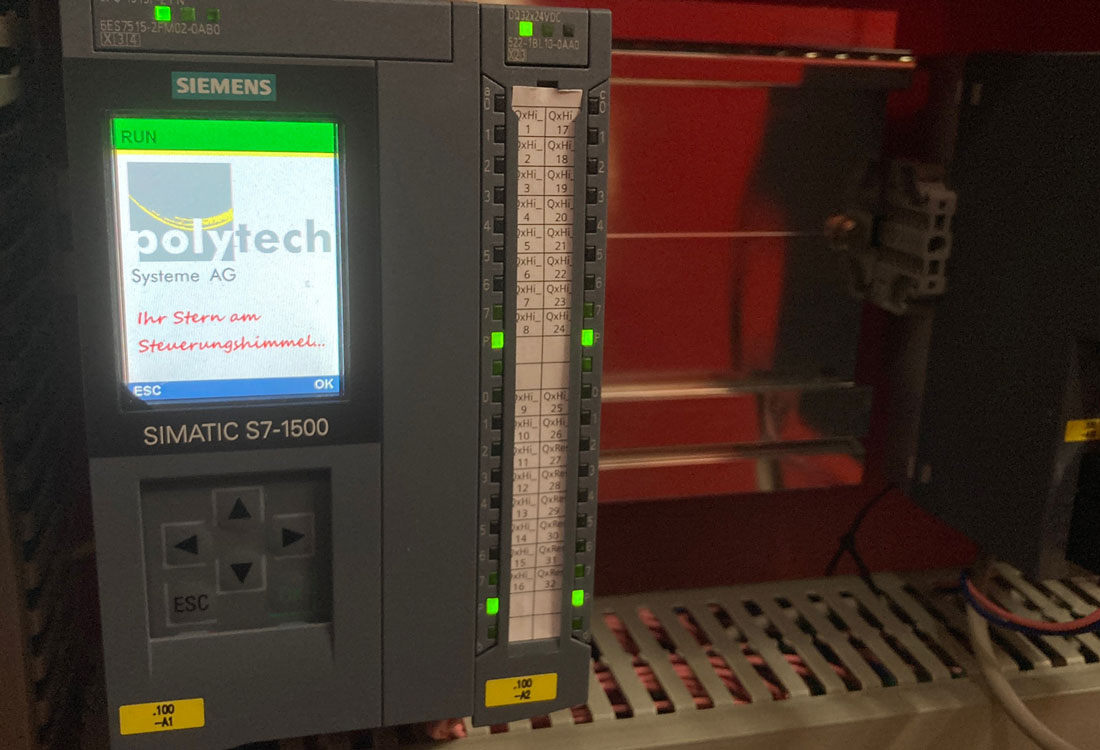

- 1 Automatisierungssystem SIMATIC S7-1500
- 26 MID-zertifizierte Coriolis Masse-Durchflussmessgeräte (LU E+H)
Betrieb Schachen
- 5 Messwerterfassungssysteme VERLADESYSTEM DOHSYS BCU bis zu 6 Hauptmessstellen pro Messrechner, im Total 21
- 1 Urbelegspeicher zur Protokollierung der Verladungen «Logbuch»
- 1 Automatisierungssystem SIMATIC S7-1500
- 21 MID-zertifizierte Coriolis Masse-Durchflussmessgeräte (LU E+H)
Unsere Leistungen
- Projektmanagement und Teilprojektleitung der Mess- und Steuerungstechnik
- Konzepterstellung der Automatisierungs-Technik
- Hardwareengineering, Schemaerstellung
- Programmierung und Parametrierung der neuen Verladerechner
- Programmanpassungen im bestehenden Automatisierungssystem S7-400
- Neuprogrammierung Automatisierungssystem S7-1500
- Lieferung und Inbetriebnahme der Neuen Messrechner DohSys-BCU
- Lieferung eines "UPC" mit dem MID-PTB-Protokoll
- Organisierung der Zertifizierungen und Abnahmen durch Behörde METAS cert.
- Herstellen der neuen Steuerungen

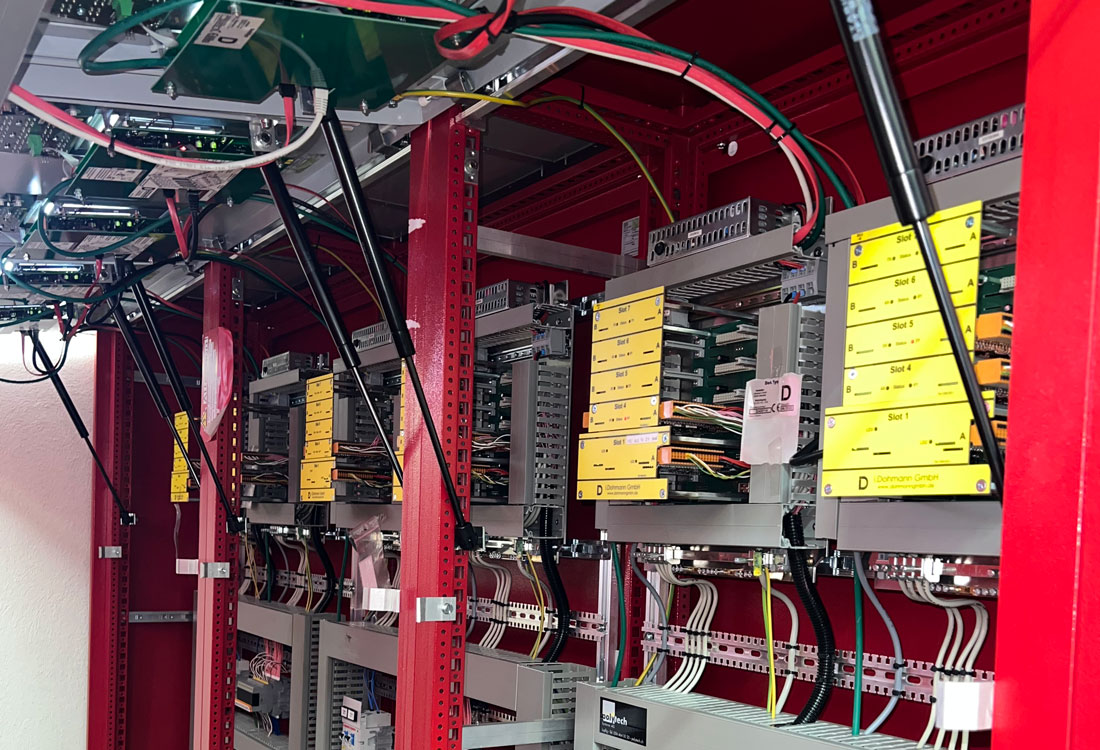

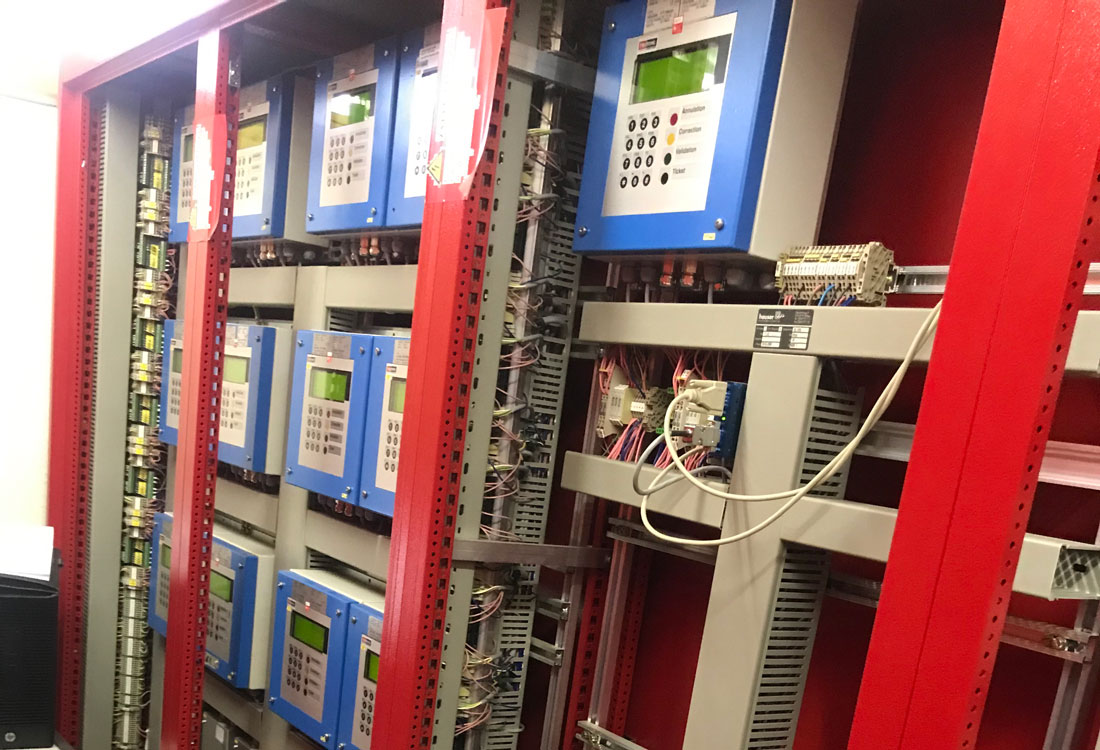

- Umbau der bestehenden Schrankfelder und Einbau der neuen Steuerungen, inkl. Anschluss
- Abnahmen und Reviewprozeduren, FAT, SAT, IQ und OQ
- Organisation und Begleitung der METAS-Zertifizierung (Ersteichung)
- Linientest, Inbetriebnahmen, Instruktion und Schulung
Wir sind Integrations- und Vertriebspartner für Systeme der i.Dohmann GmbH / IDE GmbH und realisieren Komplettlösungen aus einer Hand: Mit uns und den Systemen von i.Dohmann GmbH / IDE GmbH erfassen, messen, regeln, steuern, mischen, additivieren und blenden Sie in hoher Qualität zu fairen Preisen.
Mit langjähriger Erfahrung in der Integration von Verladetechnik und Verladesystemen im eichpflichtigen Verkehr, stehen wir Ihnen als Partner zur Verfügung.
