AlstomHorizontalfräsmaschine mit automatisierungssystem
Alstom
Sicherer, schneller, kostengünstiger

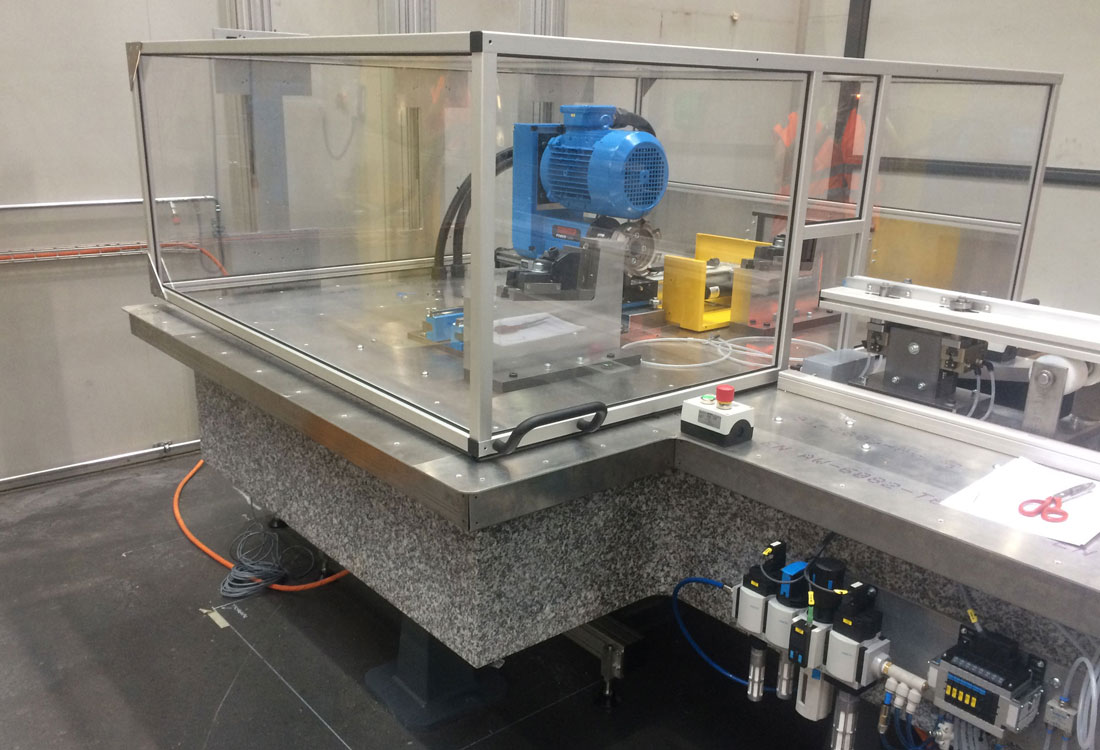

Die Horizontalfräsmaschine wird zum serienmässigen, industriellen Bearbeiten und Kontrollieren von Rotorstäben verwendet. Diese Sicherheitsapplikation wäre im traditionellen Aufbau mit mehreren Sicherheitsschaltgeräten realisiert worden. Durch Verwendung der neusten SIMATIC Failsafe-CPU konnten wir die Maschinensteuerung transparenter, sicherer, schneller und kostengünstiger realisieren.
Planung- Realisierung – Sicherheit
In der Failsafe-CPU wird die Maschine mit Standard- und sicherheitsgerichtetem Safety-Programm gesteuert. So werden im zentralen Automatisierungssystem die Maschinen-Automatisierung und die Sicherheitsfunktionen gelöst.
Im Automationssystem SIMATIC S7-1214-Failsafe, sind nach EN 61508 für Funktionale Sicherheit zertifizierte und für den Einsatz in sicherheitsgerichteten Applikationen bis SIL 3 nach IEC 62061 und PL e nach ISO 13849 Bausteine im Einsatz.
Unsere Leistungen:
- komplettes Hardware- und Softwareengineering

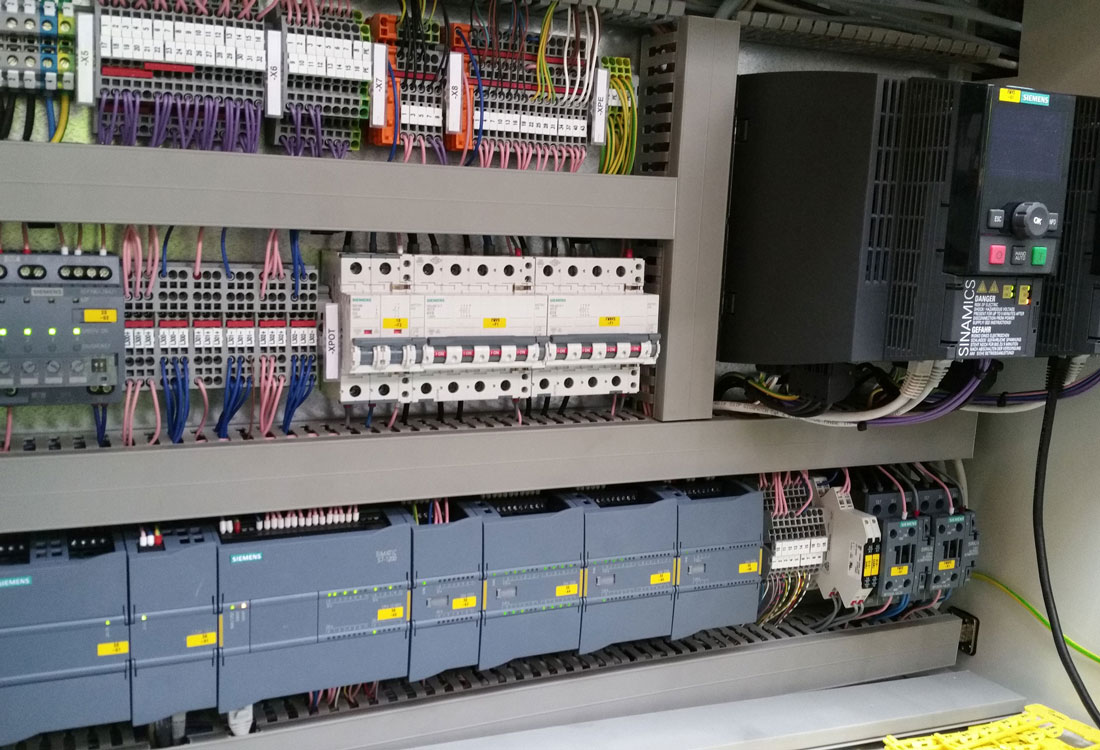

- Automatisierungssystem SIMATIC S7-1200-Failsafe
- Einsatz von Frequenzumrichter mit Not-Halt-Funktion
- Herstellung und Lieferung der Maschinensteuerung

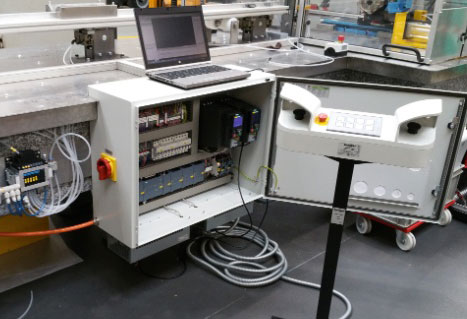

- Herstellung und Lieferung der mobilen Bedienstation mit Key-Panel über ProfiNet
- Auslegen der Automationslösung gemäss vorgegebenen Performance-Level
- Lieferung und Installation der Pneumatik
- komplette Elektroinstallation
- Inbetriebnahme und Schulung
Integrierten S7-1200 Safety-Lösung im Vergleich zur Standard Lösung
Vergleich mit Standard Controller in Kombination mit externer Safety-Relais-Lösung zur integrierten Safety-Lösung mit einem fehlersicheren Automatisierungssystem S7-1200 (Quelle Siemens Broschüre "Basic Controller SIMATIC S7-1200")
Die S7-1200 CPUs mit Safety Integrated können zusätzlich die Überwachung von Sicherheitsfunktionen übernehmen – zum Beispiel Schutztür mit Zuhaltung. Die Anbindung der fehlersicheren Sensorik und Aktorik erfolgt über fehlersichere Signalmodule.
Vorteile:
- Optimale Integration der Safety-Funktionen in den Gesamtablauf der Fertigungsprozesse
- Effizientes Engineering im TIA Portal
- Kosteneinsparungen schon ab wenigen Sicherheitsfunktionen
Standard Controller
Externe Safety-Relais-Lösung
- Aufwendige Verdrahtung der Safety-Funktion für Rückmeldungen und ggf. funktionale Abhängigkeiten
- Genauere Fehlerdiagnose nur mittels Onboard-LEDs möglich, nicht zentral über HMI-Panel
Controller S7-1200
Integrierte Safety-Lösung
- Reduzierter Verdrahtungsaufwand – die Informationen wie Signalzustände und Diagnosen werden direkt aus dem System bezogen
- Effiziente Fehlerdiagnose zentral auf einem HMI-Panel
