Unsere Produkte:Emerson Raptor – Radar-Tankmess-System
Polytech Systeme AG:
Raptor: 35 Jahren Erfahrung mit Füllstandsmessungen
Raptor der Firma Emerson: Ein Radar-Tankmess-System, in der höchsten Anforderung als METAS zertifiertes eichgenaues Messsystem für das Bestands-Management.
Die einzigartige, skalierbare Architektur des Raptor Systems, die auf offener standardisierter Kommunikation basiert, bietet eine überragende Flexibilität und Vorteile bei der Installation. Das System setzt einen neuen Standard bei den Leistungsmerkmalen und verfügt ausserdem über einzigartige Sicherheitsmerkmale.

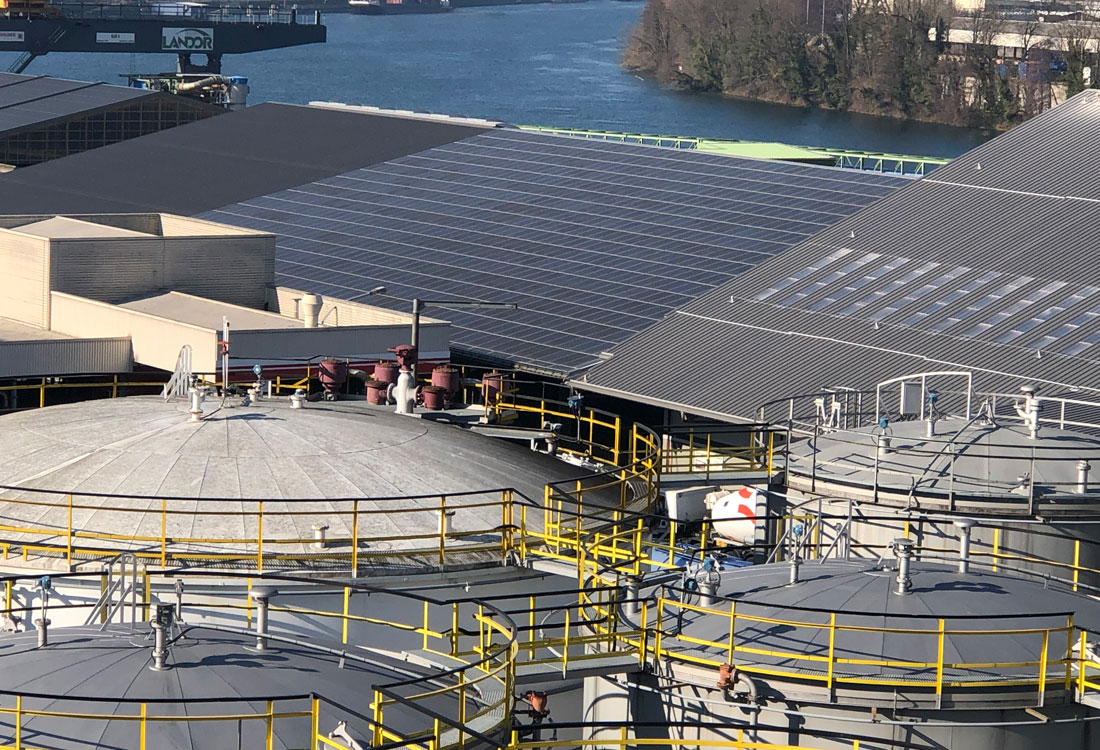

Das System wurde für das komplette Management von flüssigen Massengütern in Raffinerien, Tanklagern und Treibstoffdepots entwickelt und erfüllt die strengsten Leistungs- und Sicherheitsanforderungen.
Eigenschaften und Einsatzbereiche
Das Raptor System umfasst drei Serien von Radar-Füllstandsmessgeräten:

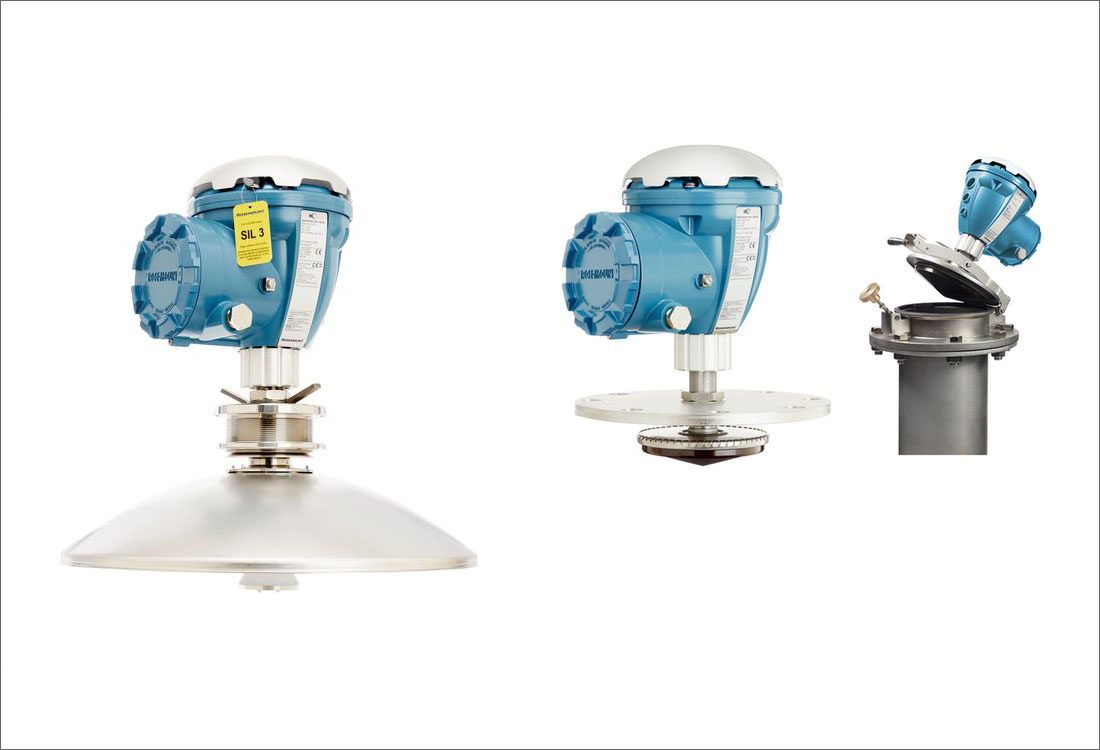

- Rosemount 5900S ist ein berührungsloses, FMCW-basiertes Radar-Füllstandsmessgerät mit hoher Präzision, das den Anforderungen von Bestands-Management und eichgenauem Verkehr entspricht.

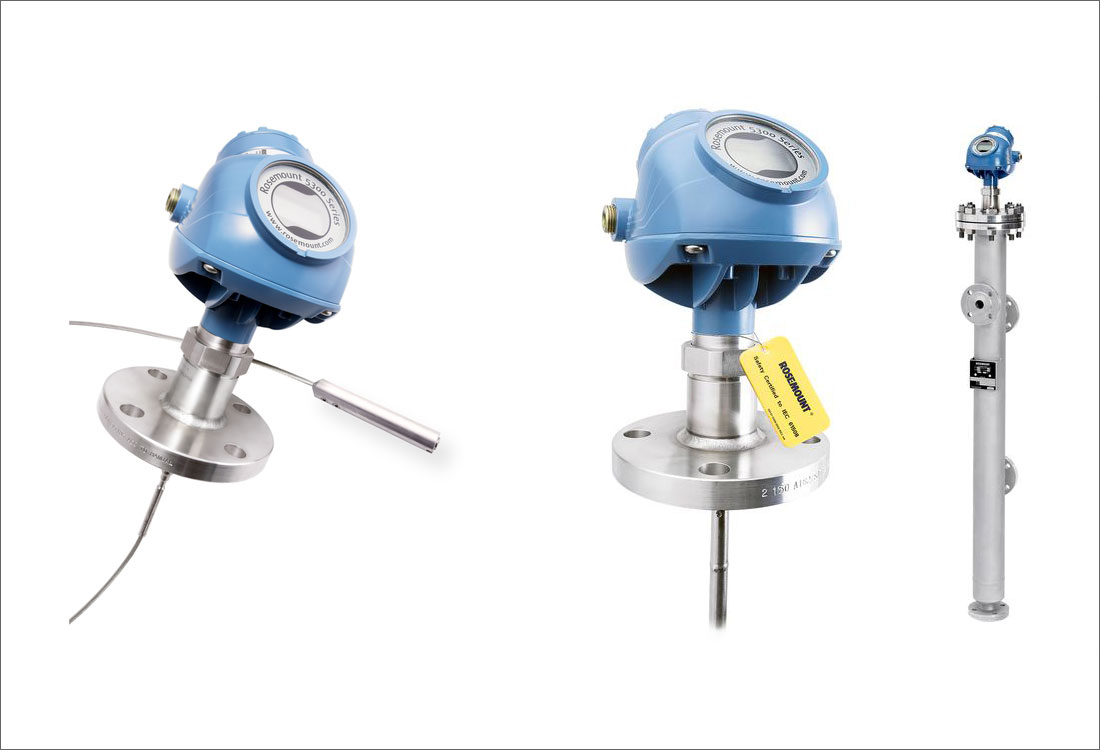

- Rosemount 5300 ist ein Radar-Füllstandsmessumformer nach dem Messprinzip „Geführte Mikrowelle“, der auf TDR basiert und für Anwendungen mit mittlerer Genauigkeit geeignet ist.

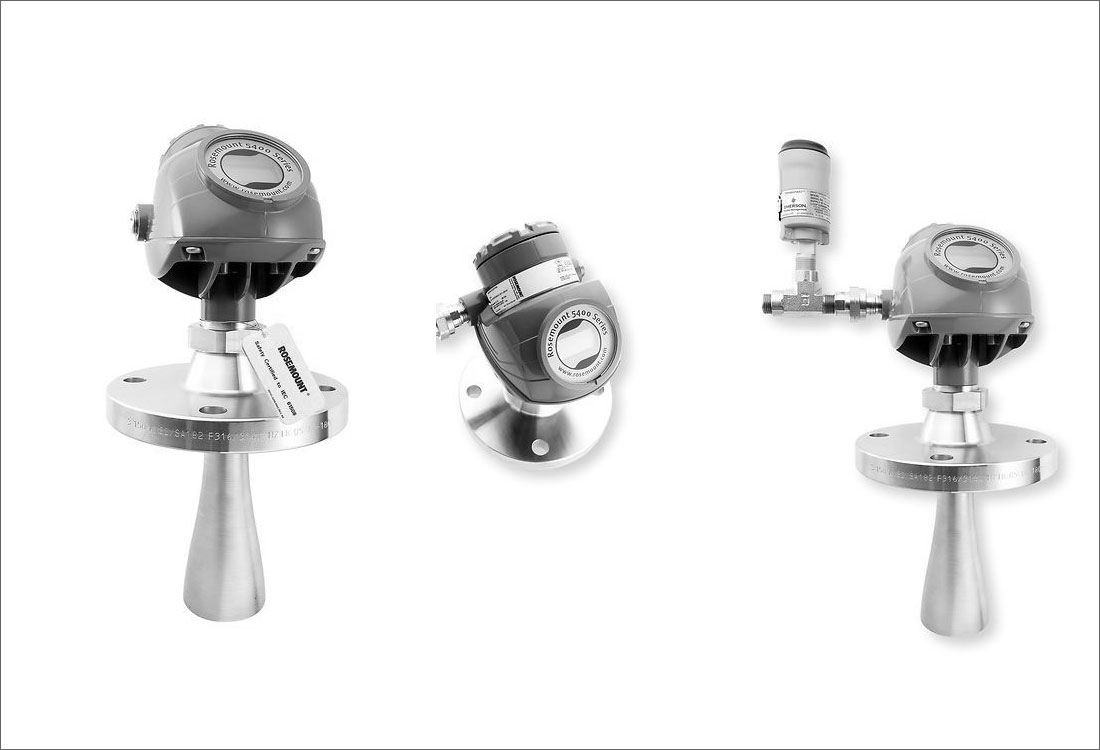

- Rosemount 5400 ist ein berührungsloser, gepulster Radar-Füllstandsmessumformer für Anwendungen mit mittlerer Genauigkeit.
Für zertifizierte, hochgenaue Messungen und Berechnungen, sind folgende Geräte und Softwarelösungen einzusetzen:

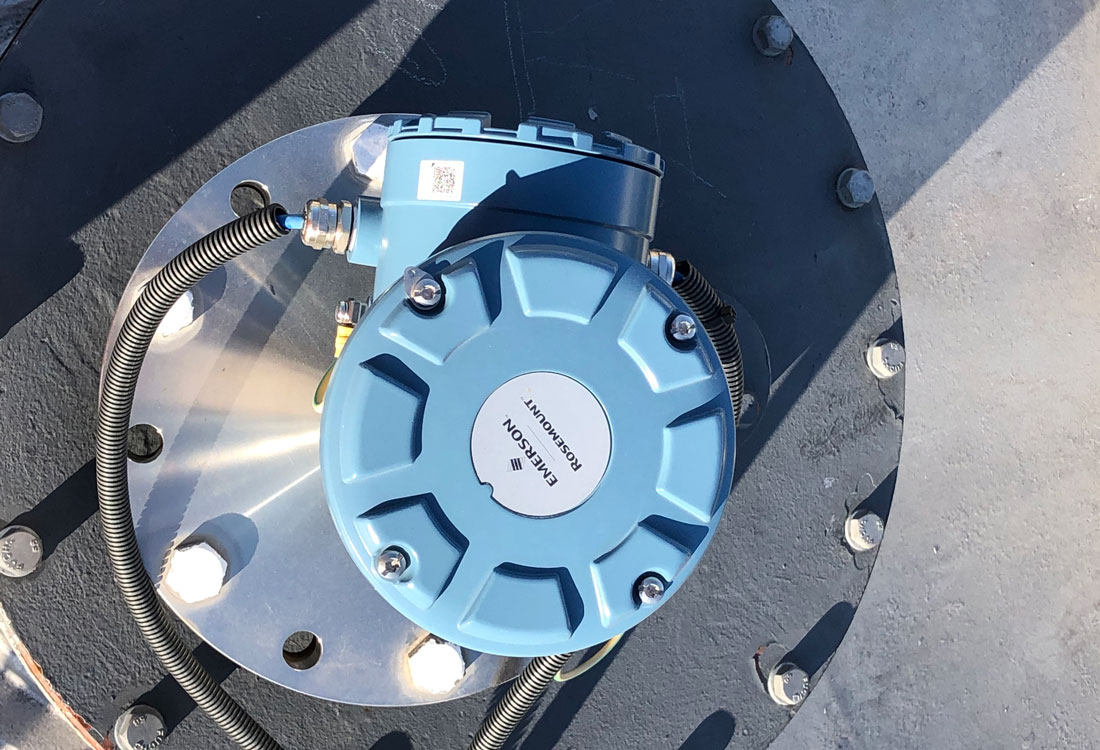

- Füllstandmessung: Rosemount 5900S
- Temperaturmessung: Rosemount 2240S mit 565/566 oder 765 Sensoren (3-oder 4-Leiter-Sensor mit bis zu 16 Messkettenelementen)
- Tank Hub 2410
- Feldkommunikationseinheit 2160
- TankMaster WinOpi Bestandsmanagement-Software
Die einzigartige, skalierbare Architektur des Raptor Systems, die auf offener standardisierter Kommunikation basiert, bietet eine überragende Flexibilität und Vorteile bei der Installation. Das System setzt einen neuen Standard bei den Leistungsmerkmalen und verfügt ausserdem über einzigartige Sicherheitsmerkmale.
Das System wurde für das komplette Management von flüssigen Massengütern in Raffinerien, Tanklagern und Treibstoffdepots entwickelt und erfüllt die strengsten Leistungs- und Sicherheitsanforderungen.
Das System wurde für das komplette Management von flüssigen Massengütern in Raffinerien, Tanklagern und Treibstoffdepots entwickelt und erfüllt die strengsten Leistungs- und Sicherheitsanforderungen.
Anwendungen

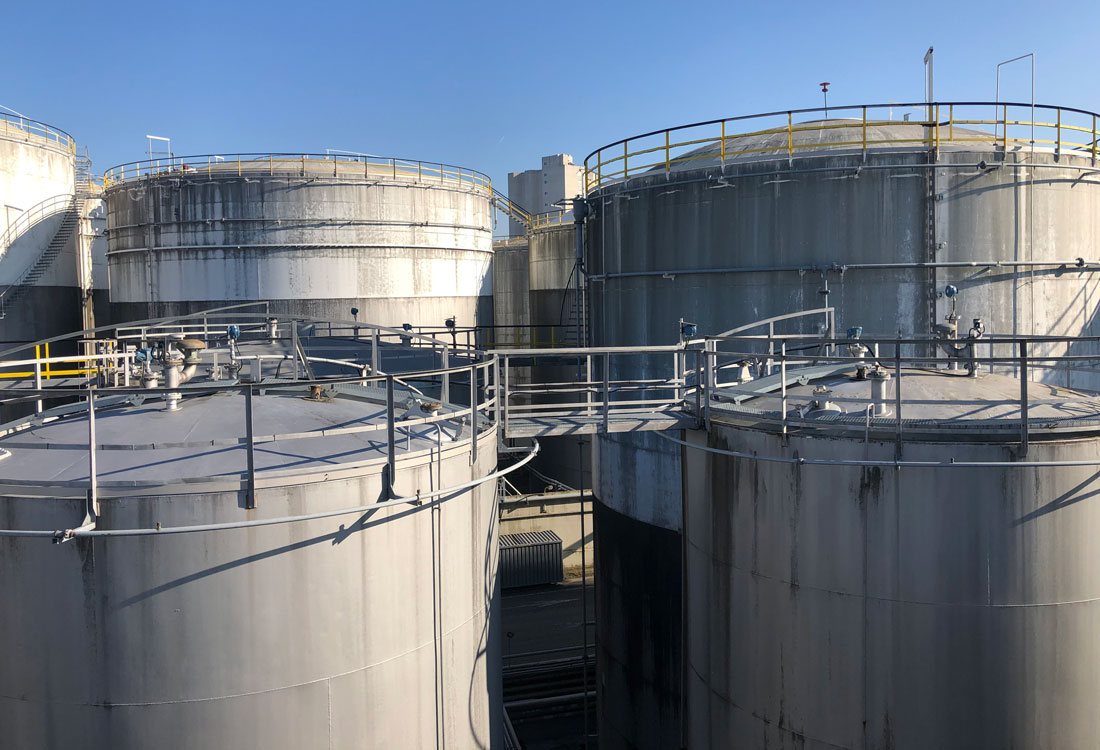

Zu den Anwendungen zählen Tanks für flüssige Massengüter bei:
- Raffinerien
- Tankterminals
- Vermarktungsterminals
- Pipeline-Terminals
- Der petrochemischen Industrie
- Flüssiggas-Terminals (LPG und LNG)
- Flugbenzinlagern
- Kraftwerken
- Biokraftstoffanlagen
- Destillerien
Systemeigenschaften
- Höchste Genauigkeit mit Zulassungen für den eichgenauen Verkehr, einschließlich OIML R85:2008 Zertifikat
- Skalierbare Bauweise maximiert die Flexibilität
- Offene Systemarchitektur bietet Schutz IhrerInvestition
- Niederspannungs-Tankbus in Zweileitertechnik, für eine kosteneffiziente und sichere Installation
- Automatisch konfigurierter Tankbus basierend auf FOUNDATION™ Feldbus
- Redundantes Füllstandsmessgerät (2-in-1)

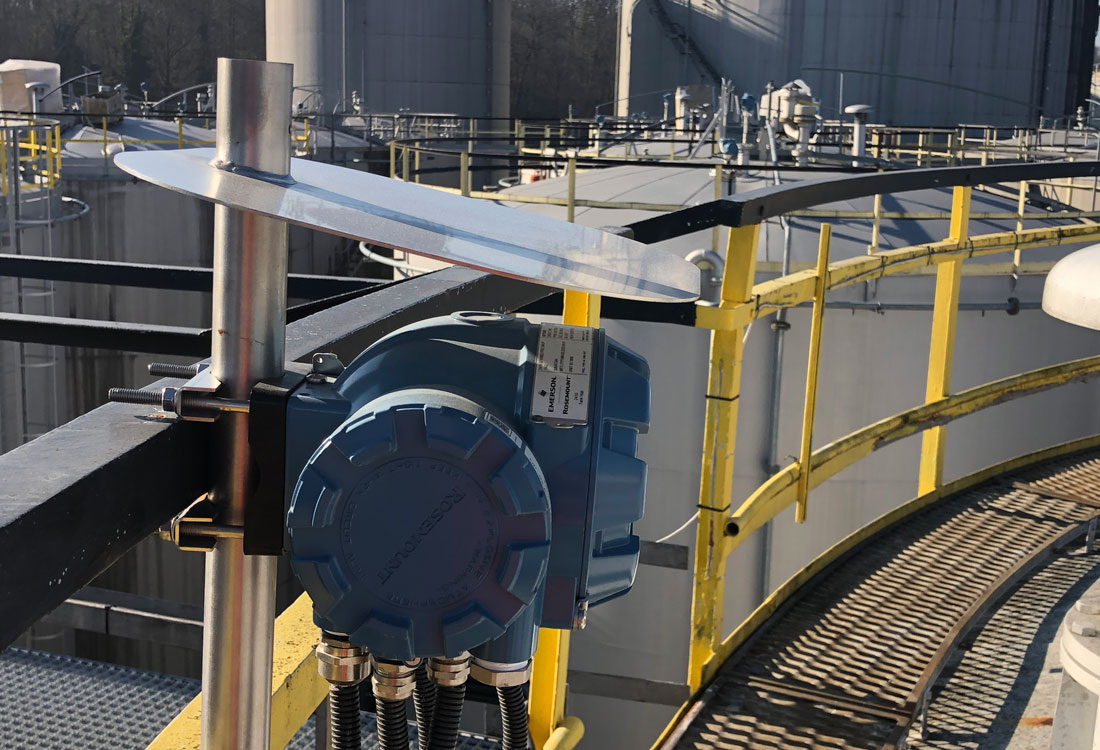

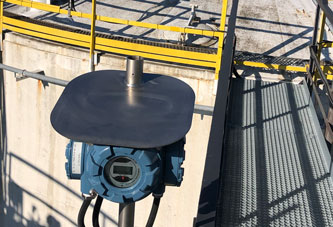

- Smart Wireless Verbindung zwischen Tanks und Messwarte
- Komplette Emulationsfähigkeit ermöglicht eine kostenoptimierte Installation in Systemen anderer Hersteller
- Leistungsfähiges Softwarepaket zum Bestands-Management

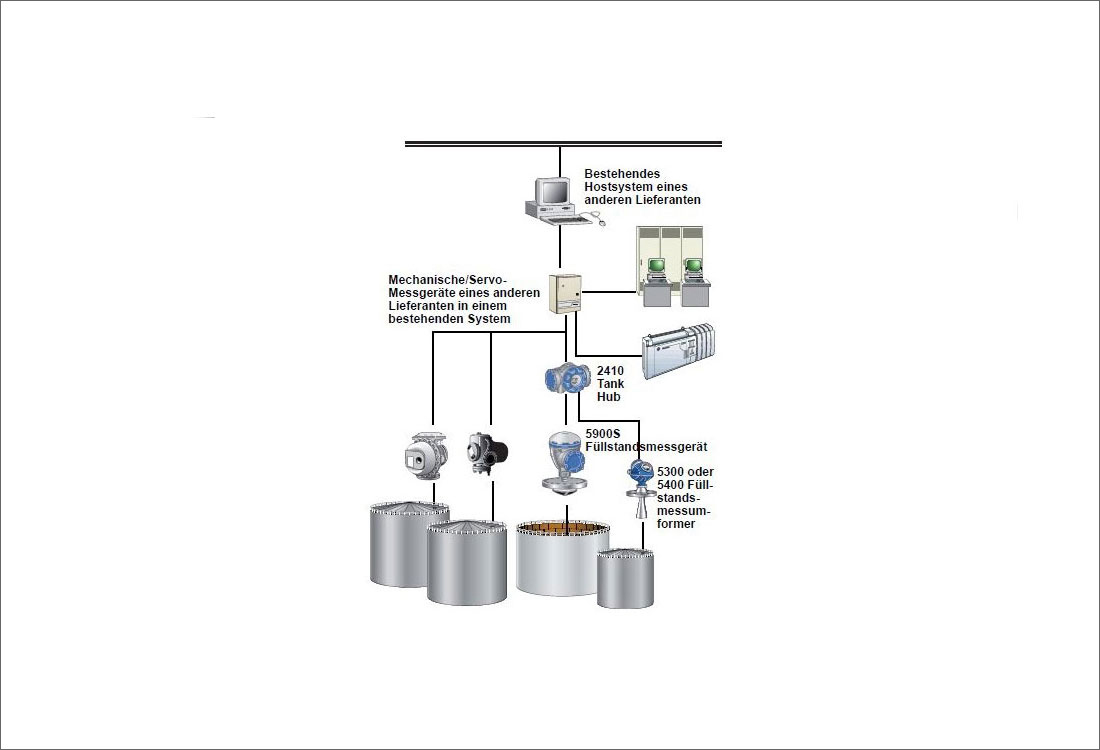

Messgeräteemulation
Das Raptor System ist mit Tankmess-Systemen aller anderen bedeutenden Hersteller kompatibel.
Die schrittweise Modernisierung eines bestehenden Tankmess-Systems ist dank flexibler Feld- und Messwarten-Lösungen möglich.
Die schrittweise Modernisierung eines bestehenden Tankmess-Systems ist dank flexibler Feld- und Messwarten-Lösungen möglich.
- Kompatibel mit Geräten von anderen Herstellern
- Aktualisierung der Tanklager ist stufenweise möglich
- Emulation in Feld und/oder Messwarte

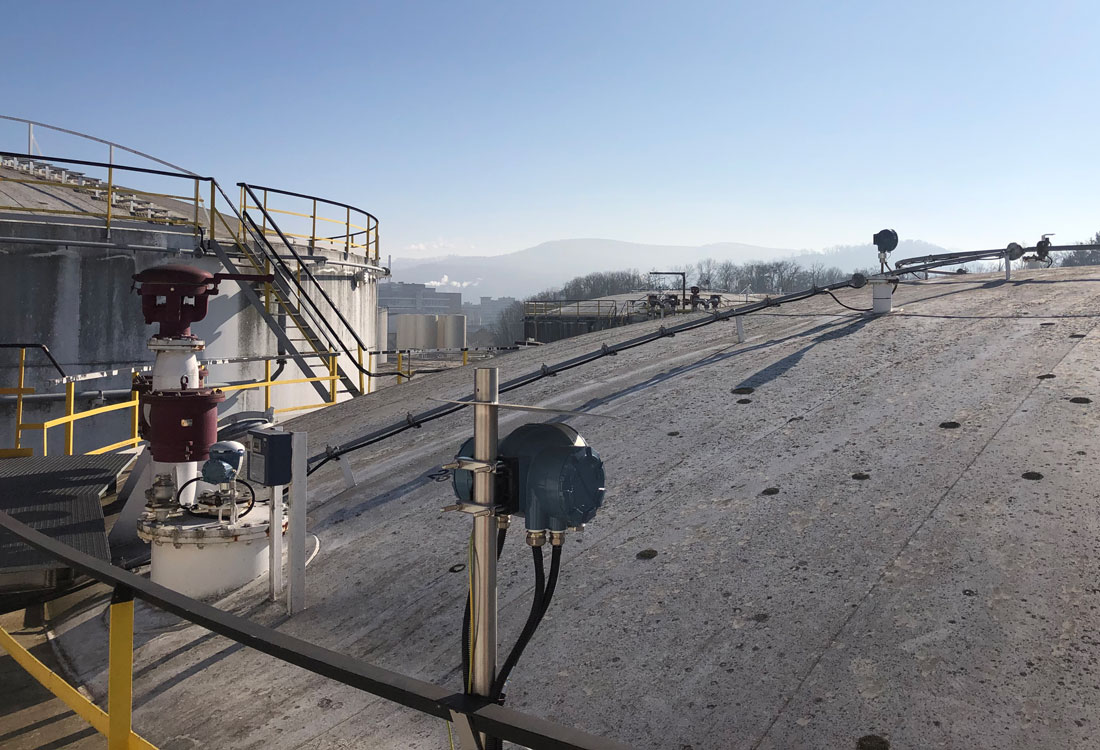

Es besteht die Möglichkeit, alte mechanische oder Servo-Messgeräte unter Verwendung der bestehenden Tanköffnungen, der bestehenden Feldverkabelung und der bestehenden Messwarte gegen moderne Raptor Füllstandsmessgeräte und einen Rosemount 2410 Tank Hub zu ersetzen.
Sie können sowohl verkabelte als auch kabellose Technologien und Produkte in Ihr Raptor System integrieren, um die ökonomischste Lösung für den Zugriff auf Ihre Daten zu erreichen. Ausserdem ist es möglich, ein Wireless Raptor Netzwerk mit einem bestehenden kabelgebundenen Tankmess-System zu verbinden.
